สายไฟรางกระดูงู Drag Chain MultiFlex Cable


MultiFlex Y Highly flexible drag chain cable with PVC outer sheath


MultiFlex-Y

MultiFlex Y : เปลือก PVC  งานเคลื่อนที่  ช้า - ปานกลาง


Part No.

Product Description

Outer Dia
( ∅ mm)

Unit Price
(THB)

 MultiFlex-Y 4G0.5

 สายรางกระดูกงู Drag Chain Cable MultiFlex Y

6.1

87.00 /M
ราคาส่งกรุณาติดต่อ

 MultiFlex-Y 7G0.5 สายรางกระดูกงู Drag Chain Cable MultiFlex Y

8.3

146.00 /M
ราคาส่งกรุณาติดต่อ

 MultiFlex-Y 12G0.5 สายรางกระดูกงู Drag Chain Cable MultiFlex Y

9.9

244.00 /M
ราคาส่งกรุณาติดต่อ


 MultiFlex-Y 16G0.75 สายรางกระดูกงู Drag Chain Cable MultiFlex Y

12.7

411.00 /M
ราคาส่งกรุณาติดต่อ


 MultiFlex-Y 7G1 สายรางกระดูกงู Drag Chain Cable MultiFlex Y

9.6

237.00 /M
ราคาส่งกรุณาติดต่อ


 MultiFlex-Y 4G1.5 สายรางกระดูกงู Drag Chain Cable MultiFlex Y

8.3

188.00 /M
ราคาส่งกรุณาติดต่อ

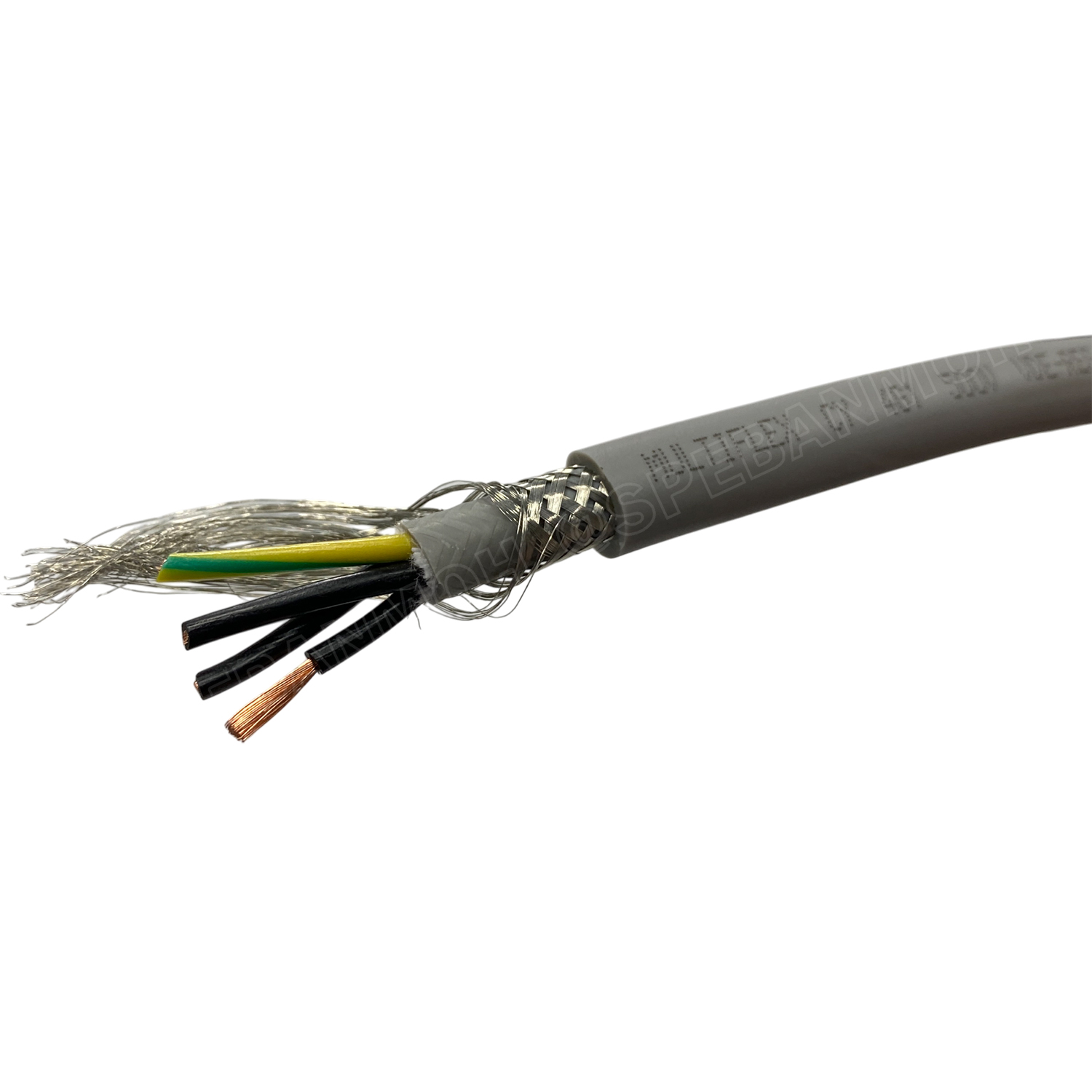

MultiFlex CY Highly flexible screened drag chain cable with PVC outer sheath; preferred EMC compatible cable type



MultiFlex CY : รุ่นมีชิลด์ เปลือก PVC  งานเคลื่อนที่  ช้า - ปานกลาง


Part No.

Product Description

Outer Dia
( ∅ mm)

Unit Price
(THB)

 MultiFlex CY 3Cx0.25 สายรางกระดูกงู Drag Chain Cable MultiFlex CY (Black,Red,White)

-

117.00 /M
ราคาส่งกรุณาติดต่อ



 MultiFlex CY 4G1

 สายรางกระดูกงู Drag Chain Cable MultiFlex CY

6.1

278.00 /M
ราคาส่งกรุณาติดต่อ


 MultiFlex CY 4G1.5 สายรางกระดูกงู Drag Chain Cable MultiFlex CY

8.3

319.00 /M
ราคาส่งกรุณาติดต่อ

 MultiFlex CY 7G1.5 สายรางกระดูกงู Drag Chain Cable MultiFlex CY

12.7

505.00 /M
ราคาส่งกรุณาติดต่อ


 MultiFlex CY 4G2.5 สายรางกระดูกงู Drag Chain Cable MultiFlex CY

9.6

482.00 /M
ราคาส่งกรุณาติดต่อ



MultiFlex P Halogen-free, highly flexible drag chain cable with PUR others sheath



MultiFlex CY : เปลือก PUR งานเคลื่อนที่ ช้า-เร็ว ทนน้ำมันทนสารเคมี ทนแรงขีดขูด ใช้กับงาน Robot ได้


Part No.

Product Description

Outer Dia
( ∅ mm)

Unit Price
(THB)

 MultiFlex P 4G0.5

 สายรางกระดูกงู Drag Chain Cable MultiFlex P

7.1

184.00 /M
ราคาส่งกรุณาติดต่อ

 MultiFlex P 20G0.5 สายรางกระดูกงู Drag Chain Cable MultiFlex P

13.0

628.00 /M
ราคาส่งกรุณาติดต่อ


 MultiFlex P 24G1 สายรางกระดูกงู Drag Chain Cable MultiFlex P

18.0

1,184.00 /M
ราคาส่งกรุณาติดต่อ



MultiFlex CP Highly flexible screened drag chain cable with PUR outer sheath; preferred EMC compatible cable type



MultiFlex CP : รุ่นมีชิลด์ เปลือก PUR งานเคลื่อนที่ ช้า-เร็ว ทนน้ำมันทนสารเคมี ทนแรงขีดขูด ใช้กับงาน Robot ได้


Part No.

Product Description

Outer Dia
( ∅ mm)

Unit Price
(THB)

 MultiFlex CP 20G0.5

 สายรางกระดูกงู Drag Chain Cable MultiFlex CP

15.5

976.00 /M
ราคาส่งกรุณาติดต่อ



ตารางเปรียบเทียบสาย Drag chain กับ สาย มัลติคอร์ทั่วไป



Model

MultiFlex Y

YSLY-JZ

Note

 Cable Size

4G2.5 mm2

4G2.5 mm2



 Conductor Strand @ 2.5 mm2

140 เส้น

50 เส้น

 จำนวนเส้นฝอยมากกว่า 2.8 เท่า ทำให้อ่อนตัวกว่า

 Conductor Strand OD @ 2.5 mm2

0.15 mm

0.25 mm

 ขนาดเส้นฝอยเล็กกว่า 64% ทำให้ทองแดงขาดยากกว่า

 Lay up of Conductor

Shot lay length

Long lay length

 ทำให้อ่อนตัวมากกว่า แต่จะได้ความยาวสายไฟที่น้อยลง

 Insulation

PVC 80 C

PVC 80 C



 Voltage

500 V

500V



 Lay up of core

Shot lay length

Long lay length

 ทำให้อ่อนตัวมากกว่า แต่จะได้ความยาวสายไฟที่น้อยลง

 BeddingTextile Fiber

ผงแป้ง

 ผงแป้งเมื่อใช้ไปนานๆ เมื่อสายเคลื่อนที่จะเคลื่อนไปรวมกัน
ทำให้ในส่วนที่ไม่มีเกิดความฝืดและสายแข็งขึ้นมาก

 Jacket

PVC 80 C

PVC 80 C


 Outer diameter8.3 mm

9.1 mm

 OD ของสายเล็กกว่าประมาณ 10%
 Bendding Radius : Movement

10xOD=83mm

 Bendding Radius เล็กกว่า 40%
 คะแนนความอ่อนตัว10

6

 สายมีความอ่อนตัวมากกว่า

สรุป : สาย Multiflex ถูกออกแบบมาให้ใช้สำหรับการเคลื่อนที่อยู่ตลอดเวลาโดยเฉพาะซึ่งทำให้ตัวนำไม่ขาดใน เช่น การติดตั้งในรางกระดูกงู โดยโครงสร้างจะมีความพิเศษกว่าสายไฟทั่วไป ตั้งแต่ ขนาดทองแดง จำนวนเส้นฝอย การบิดเกลียวของทองแดง การบิดเกลียวของคอร์รวม และ ตัวหล่อลื่นสาย
